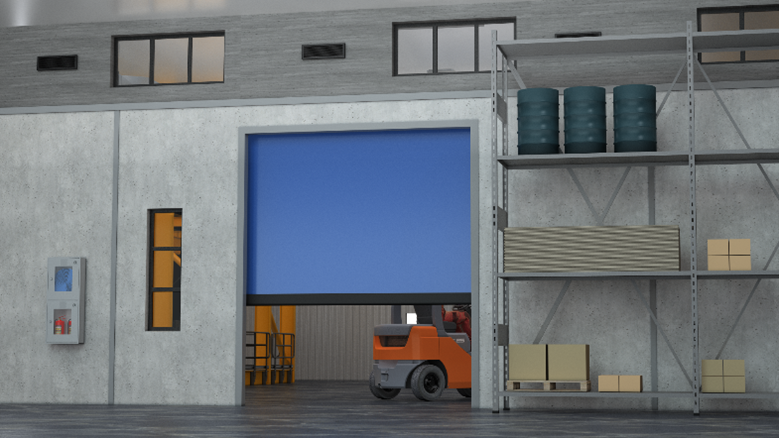

Ворота TurboFlex — универсальное решение для промышленных предприятий, складских комплексов, торговых центров и паркингов. Их установка позволяет эффективно зонировать пространство и поддерживать оптимальный микроклимат внутри помещений

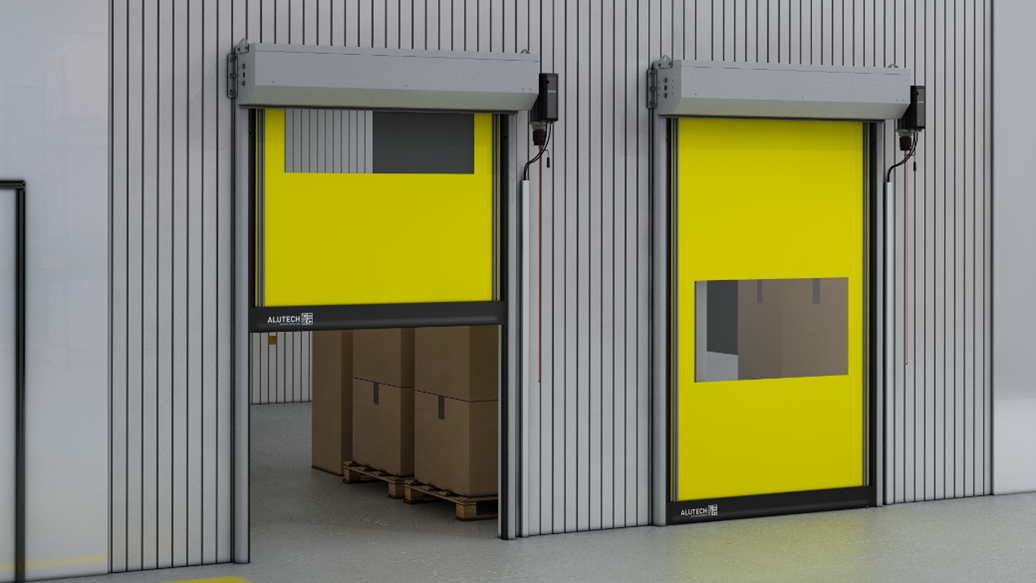

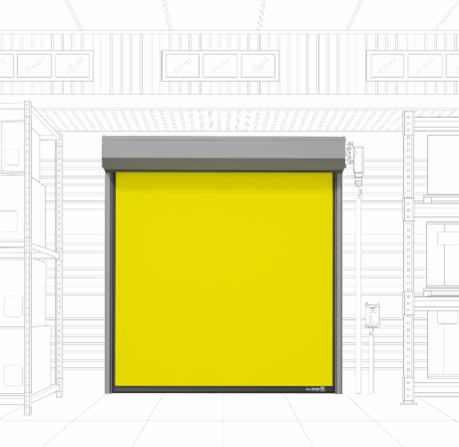

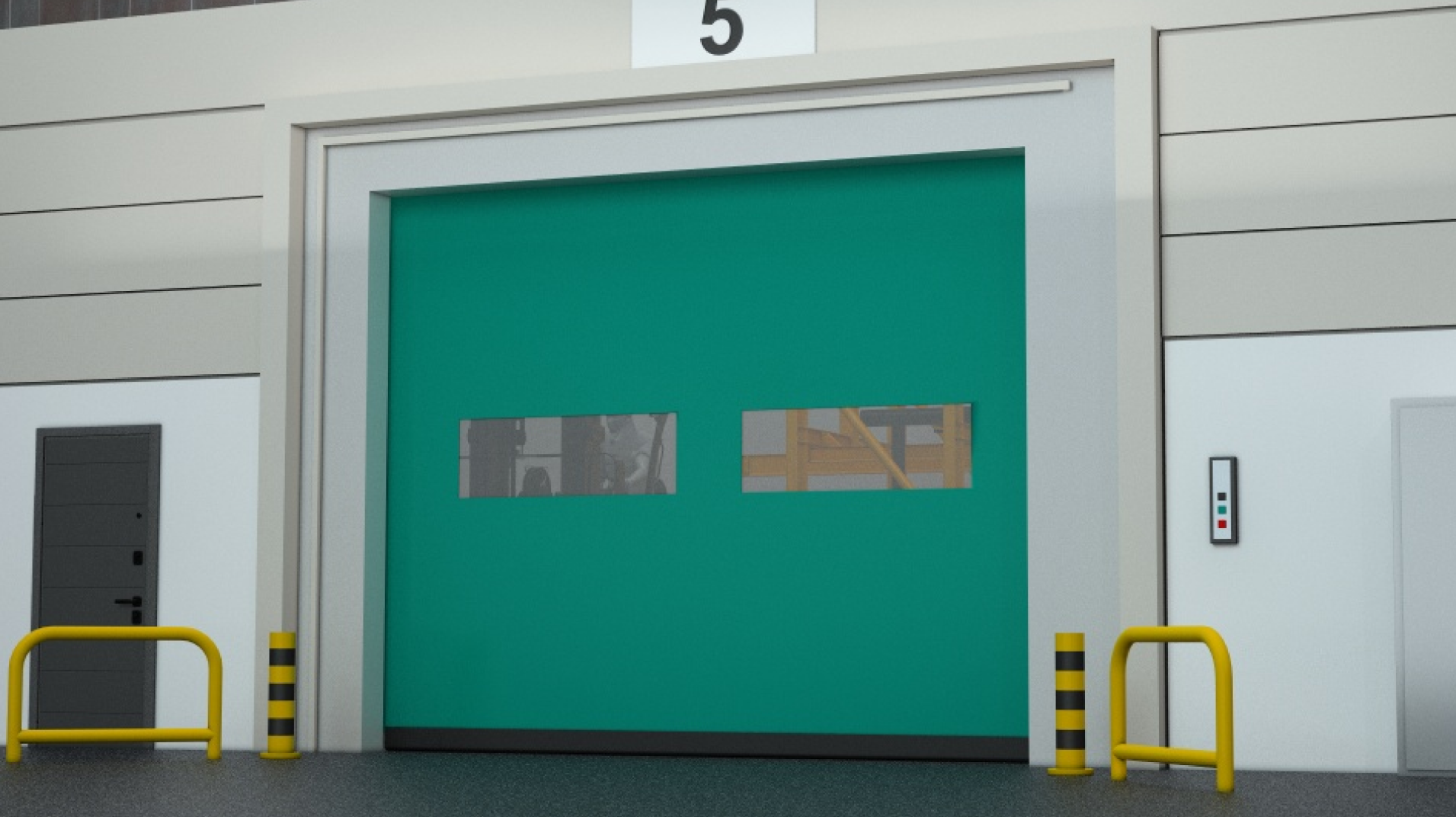

Скоростные рулонные ворота серии TurboFlex
Скорость открытия до 2 м/с
Ворота TurboFlex обеспечивают высокую пропускную способность при перемещении грузов и транспорта, эффективно поддерживая заданный температурный баланс в помещениях
01Ключевые особенности скоростных ворот Turboflex
- Ресурс и надежность: рассчитаны на 1 500 000 рабочих циклов
- Конструкция: полотно выполнено из прочного ПВХ-тента, короб и стойки — из алюминия
- Ветроустойчивость: в зависимости от площади полотна выдерживают порывы ветра от 100 до 120 км/ч
- Безопасность: в базовой комплектации оснащены фотоэлементами и чувствительной кромкой безопасности
- Эксплуатация: предназначены для использования внутри зданий, рабочая температура составляет от +5 до +50 °C
Прочное полотно

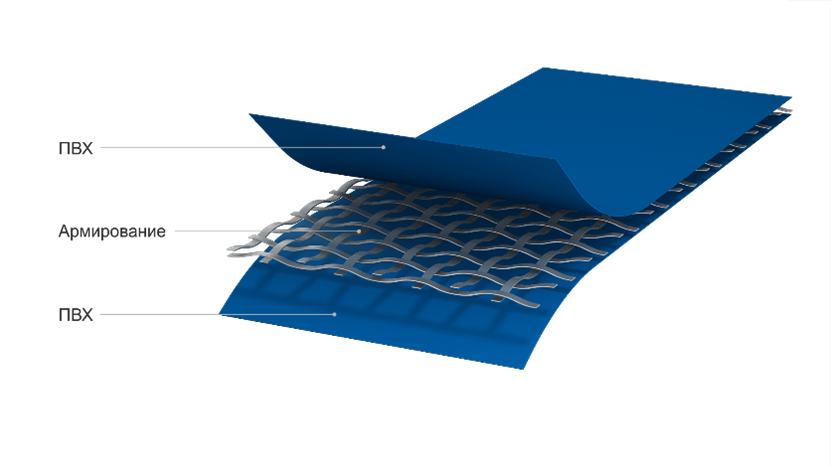

Для изготовления полотна ворот используются высокопрочные ПВХ-тенты. Их толщина составляет 0,7 мм, а плотность варьируется от 900 до 1050 г/м². Долговечность и устойчивость к нагрузкам материала достигается за счет специального плетения тканевой основы.
Самовосстанавливающаяся конструкция
Конструкция с ZIP-системой позволяет полотну ворот безопасно выходить из направляющих при механическом воздействии (наезде транспорта). Система предусматривает функцию самовосстановления: полотно автоматически возвращается в пазы при следующем рабочем цикле
Класс ветроустойчивости
Ворота TurboFlex — это гарантия стабильной работы даже при сильном ветре. Мы предлагаем решения, адаптированные под ваши задачи: Для проемов до 9 м²: 3-й класс ветроустойчивости (выдерживают штормовые порывы до 120 км/ч). Для проемов до 14 м²: 2-й класс ветроустойчивости (устойчивы к ветру скоростью до 100 км/ч).
Устойчивость к коррозии

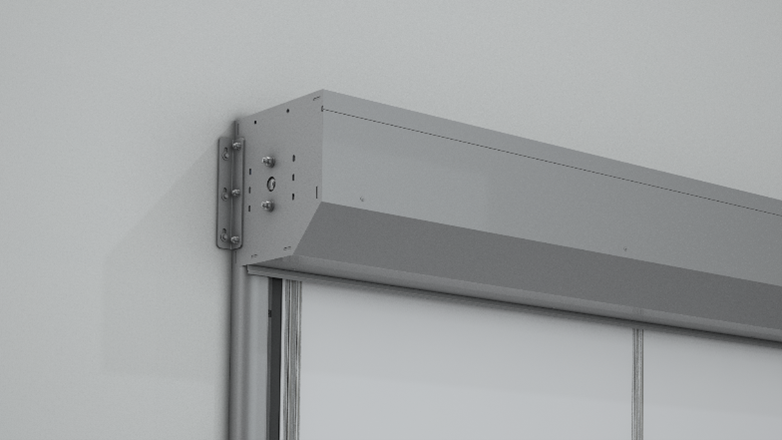

Корпус вала и вертикальные направляющие изготовлены из алюминиевого сплава. Использование данного материала гарантирует высокую антикоррозийную стойкость конструкции и сохранение эстетических характеристик ворот в течение всего периода эксплуатации

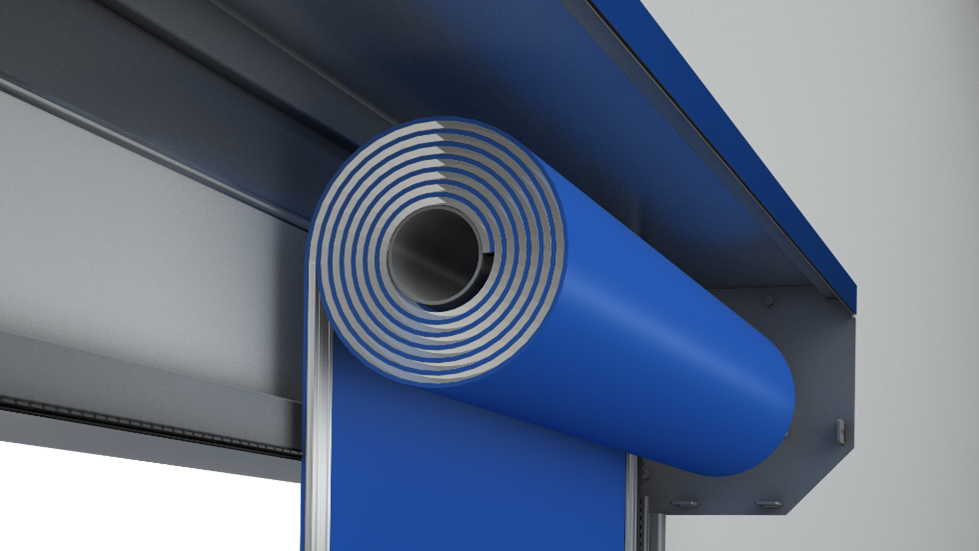

Защита от склеивания полотна
Применение дистанцирующего профиля гарантирует правильную укладку полотна при намотке, исключая его слипание. Данное конструктивное решение повышает эксплуатационную надежность ворот

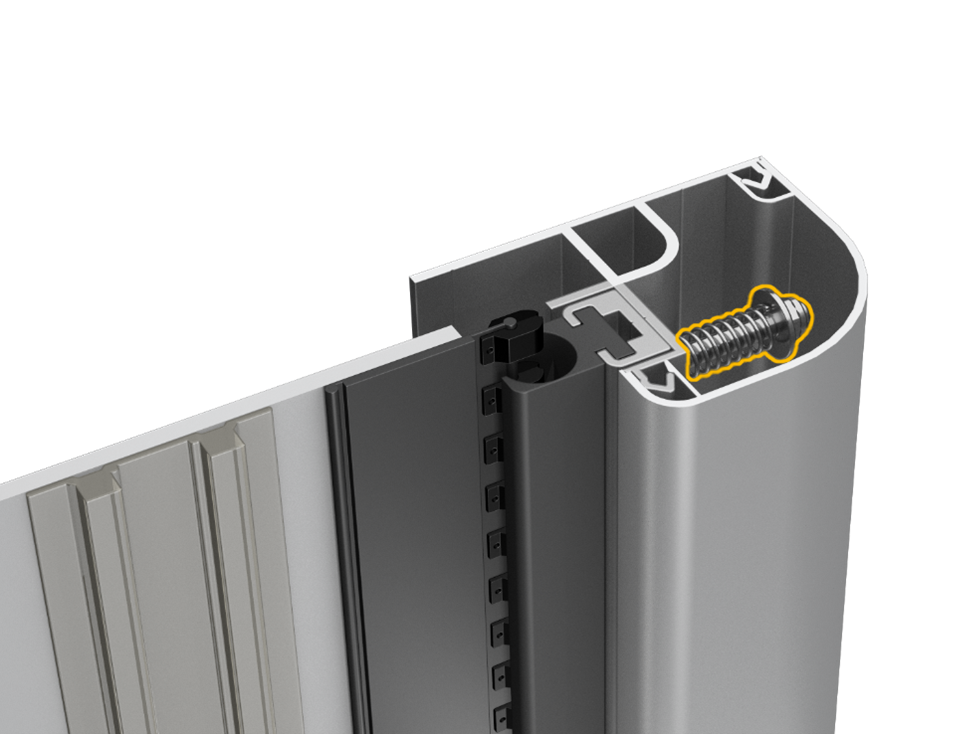

Отлаженная работа и плавный ход
Система пружинных демпферов, интегрированная в направляющие стойки, обеспечивает компенсацию ветровых нагрузок и поглощение вибраций при эксплуатации ворот
Цвет ПВХ-полотна

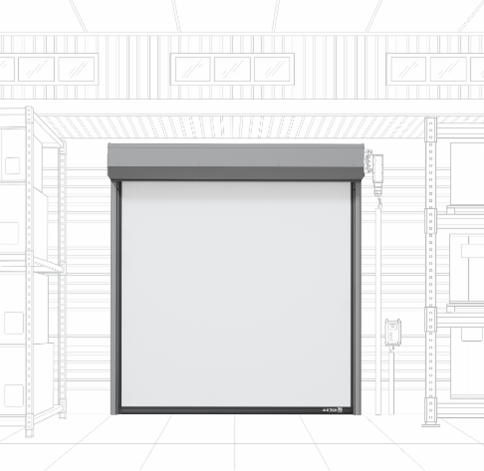

Белый
(близкий к Ral 9016)

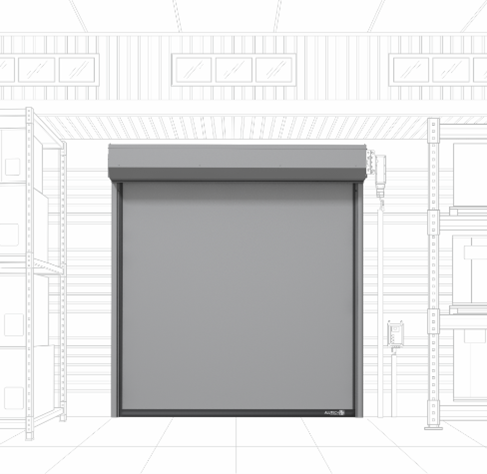

Серый

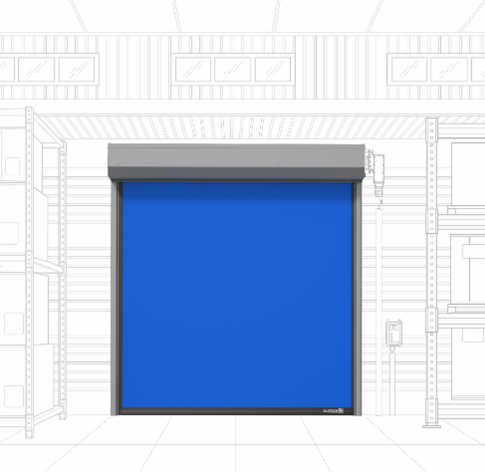

Синий

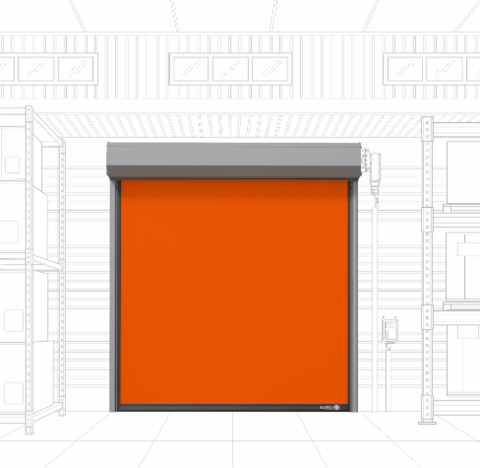

Оранжевый

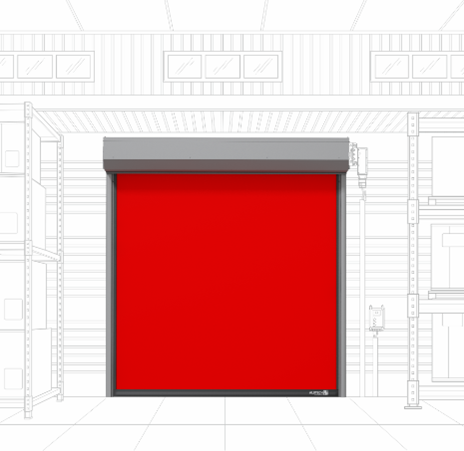

Красный
Зеленый
Жёлтый
Варианты управления
Схема проведения замеров
Для обеспечения правильного монтажа ворот, необходимо провести работы по подготовке проема, на который будут устанавливаться ворота. Хорошо подготовленный проем и качественный монтаж – залог долговечной и безопасной работы ворот.

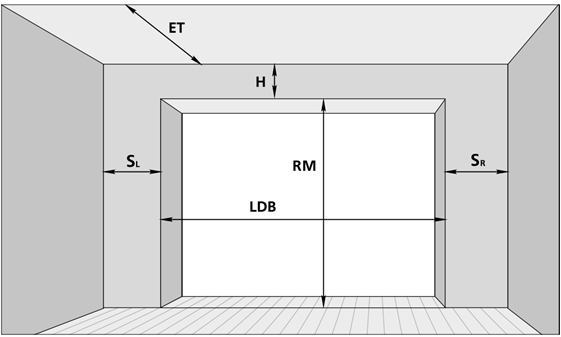

Схема проведения замеров
RM- высота проема;
LDB – ширина проема;
H – высота перемычки;
ET – глубина вхождения внутрь помещения;
SL, SR – расстояние от края проема до боковой стены.
Подготовка проёма
Подготовленные проемы должны отвечать следующим требованиям:
1. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
2. Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм по всей поверхности.
3. Пространство, необходимое для монтажа ворот, должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
4. Проем лучше выполнять из сплошных материалов, таких как бетон, естественный камень, цельный кирпич.
5. Пространство, необходимое для монтажа ворот должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
При выполнении проема помещения из бетона несущие элементы ворот крепятся непосредственно к проему при помощи нейлоновых дюбелей с вворачиваемыми винтами.
Опции и аксессуары

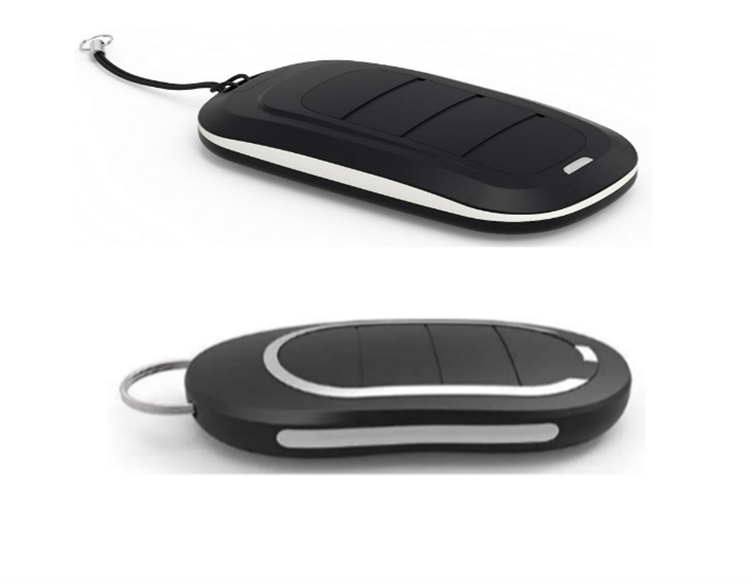

Пульт ДУ
Позволяют управлять воротами дистанционно, заказываются в комплекте с радиомодулями

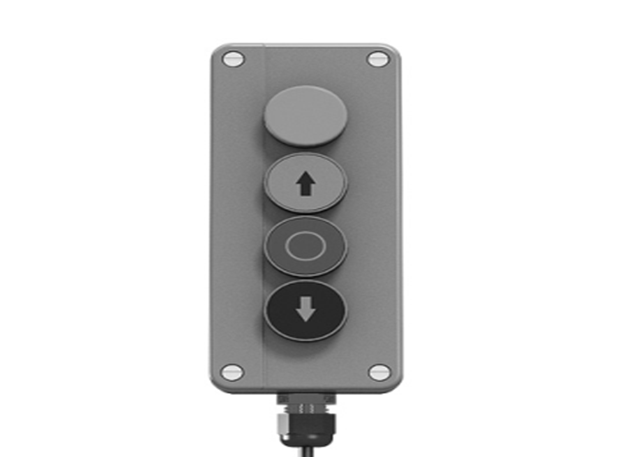

Пост управления
Устанавливается в удаленных от основного поста управления местах и передает приводу команды открытия, закрытия и остановки ворот
Сигнальная лампа
Предупреждает о начале движения ворот, это снижает вероятность аварий на объекте

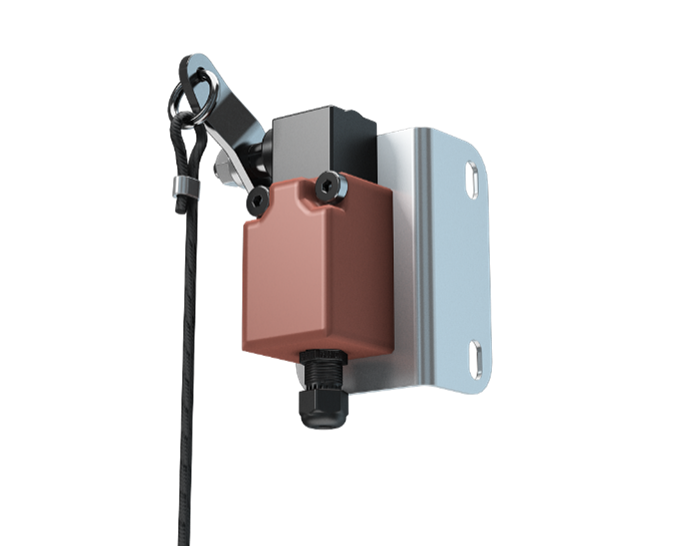

Шнуровый выключатель
Используется для открытия ворот вручную (трос можно установить с одной стороны полотна или с обеих)
Фотоэлементы
Если на пути движения полотна появится препятствие, фотоэлементы передадут специальный сигнал на блок управления, а ворота автоматически откроются. 1 пара фотоэлементов входит в стандартный комплект ворот
Светофор
Регулирует движение и ускоряет транспортный поток

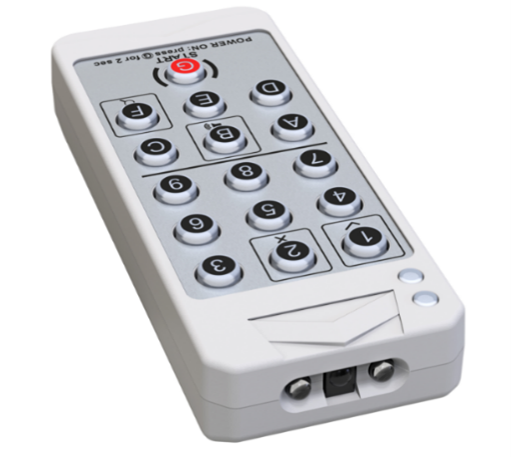

Пульт ДУ для настройки радара
Предназначены для широкой настройки радара

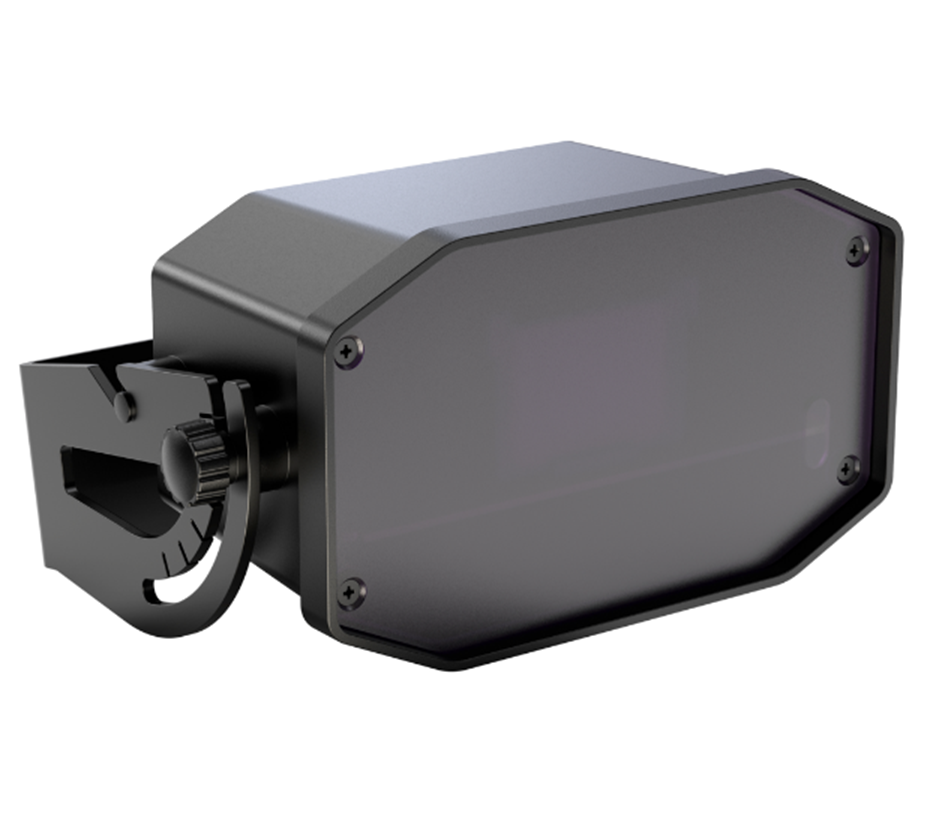

Радар
Открывает ворота при приближении транспорта (в настройках можно отключить реагирование на проезжающие мимо машины и пешеходов)
